保定高層建筑給排水系統設計步驟詳解
作者： 發布時間：2025-01-14 09:53:32點擊：6485

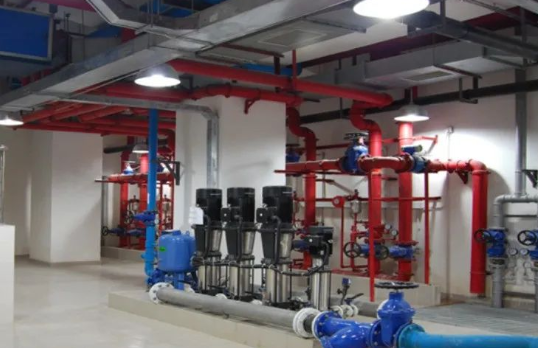

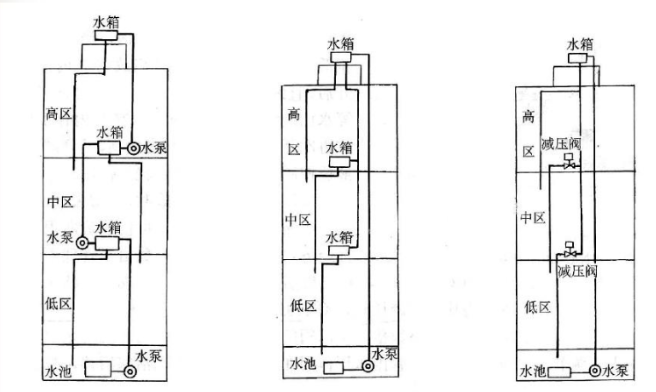

1、確定建筑給水引入點（一般為兩點引入）及控制方式[一般為兩閥（閘閥、止回閥各一）一表]；2、根據市政給水資料確定采用市政給水余壓供水區間（一般為從建筑地下部分至上部3-4層）；3、根據建筑功能分區和用水點資料確定建筑上部生活給水系統分區（一般分區原則為按建筑高度35-60米分區，建筑要求供水等級越高則分區建筑高度越小；另外要考慮相同建筑功能的空間盡量在相同供水分區內）；4、確定屋面（含各分區）生活或消防水箱設置位置（水箱容積及形狀規格等根據計算結果確定）；5、根據給水分區對各用水點進行優化的給排水平面布置（各分區給水立管可以設置在一個管道井內方便檢修維護；除特殊要求外一般不考慮分層給水計量；除特殊要求外一般應考慮分層給水控制；給水管線布置應水力條件良好；確定給水管線材質-方便水力計算查相應水力計算表）；6、標注給水立管編號并繪制管道井大樣圖，注意分層給水支干管應與相應分區給水立干管連接；7、根據給水管線平面布置繪制給水軸測圖，編制給水水力計算表（注意是否有集中熱水供應；一般只需要對有代表性的給水管線進行詳細的水力計算，其它可以根據該計算結果參考確定流量、管徑、水頭損失等參數）；8、根據水力計算結果確定整個建筑給水系統的管徑（避免片面根據計算結果頻繁變換管徑）；根據水頭損失計算資料確定建筑給水設備所需要的設計揚程（最上區應考慮屋面消防水箱采用生活水泵供水）；根據流量計算資料確定建筑給水設備所需要的設計流量；9、如建筑有設置中水系統要求其系統設計參考以上步驟；1、根據市政排水資料確定建筑排水的總體走向（建筑污水匯集后一般通過局部污水處理構筑物-化糞池后排入市政排水管網，根據建筑規模化糞池可以多處設置；注意室外排水檢查井設置間距要求和污水流經化糞池等構筑物存在局部水頭損失）；2、根據市政排水情況和建筑功能確定排水體制（即排水系統是否采用分流制-如建筑設置有中水系統則必須分流）；3、根據建筑給水系統布置進行優化的排水系統平面布置（排水系統一般不分區，一般需要設計專用或共用輔助通氣立管；排水立管應盡量上下取直貫通；排水立管中部、下部及出戶橫管處應設置專用消能管件；建筑中下部排水水封應安全可靠-一般選擇S型水封；排水管件一般選擇自帶檢查口型）；4、對建筑地下部分進行排水管線平面布置（除正常排水點外設備間等一般應設置集水井排可能出現的積水-采用潛污泵提升排除）；5、確定排水管線材質（一般選擇金屬管材或加厚塑料管，排水出戶橫管更好

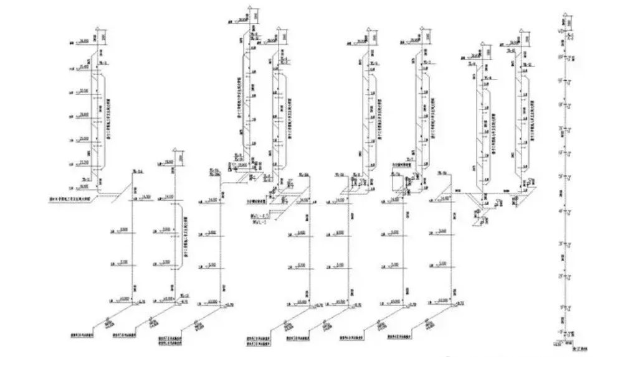

選擇金屬管-做加強防腐措施）；6、繪制排水系統軸測圖，進行排水系統水力計算（主要確定排水管徑、敷設坡度、專用通氣管管徑；排水管出戶標高應根據建筑的基礎結構資料和市政排水資料確定）；7、建筑室外排水系統的優化平面布置及水力計算（主要確定排水管徑、敷設坡度、埋設深度）；高層建筑消防系統設計嚴格執行現行《高層建筑防火設計規范》。根據建筑等級和功能要求進行消防系統設計（主要為建筑消火栓給水系統、噴淋給水系統、消防器材配置等，其它消防系統暫不考慮）。1、根據規范及建筑等級和建筑功能確定消火栓系統消防噴槍使用支數[一般為四~六支噴槍動作，即消火栓系統消防設計流量為20~30L/s；注意消防電梯前室必需布置消火栓（含消防立管）并且該消火栓不計算在動作消防流量之內；根據該參數計算設備間消防水箱的消火栓系統貯水容積-設計流量*消防時間（一般不低于二~三個小時）]和屋面消防水箱容積（一般二類高層消火栓系統為不低于12m3，一類高層為不低于18m3）；2、根據建筑高度進行消火栓系統的豎向分區（理論上每個分區建筑高度應不超過100米（原規范為80米），實際工程應用一般根據建筑等級采用60~80米，等級越高分區高度越小）；3、根據建筑平面布置確定消防立管的設置位置和數量；4、根據立管布置進行消防系統的平面布置[主要內容為：消防管道井位置、消防立管位置及數量；消火栓位置及配置參數、室外平面布置圖中應繪制水泵結合器（一般每個分區均需要設置）數量及位置、消防器材位置及數量和配置參數、設備間布置-（消防立管一般應在各分區建筑室內和室外分別連接成環狀）；5、繪制消火栓系統給水軸測圖，進行水力計算（確定消防給水流量、管線管徑、各設計管路水頭損失等），選擇消防給水設備（一般選擇成套設備，一般每個消防分區選擇一套設備）；并根據設備（水泵）實際參數（主要為揚程選定值一般會大于計算揚程）結合水頭損失計算結果進行節流孔板的計算（設置節流孔板的目的是保證每個消火栓處的實際出流量為5 L/s。實際工程中節流孔板設置依據為消火栓栓口處工作壓力應不超過40~50米水柱）；6、注意建筑最上一個分區應在建筑屋面設置屋面試驗消火栓；7、消防器材選擇及數量應根據《建筑消防器材配置設計規范》計算確定（消防器材每個配置點應不少于兩具）；
1、根據規范及建筑等級和建筑功能確定噴淋給水系統的設計流量（也可以根據規范要求的噴水強度結合作用面積計算確定）；2、根據計算流量確定設備間消防水箱的噴淋系統貯水容積-設計流量*消防時間（一般為一個小時）]和屋面消防水箱容積（≥設計流量*消防時間10分鐘）；3、根據建筑平面布置進行噴淋系統的平面布置（注意噴頭選型和數量統計），按照每個噴淋分區的噴頭數量不超過800個（實際工程中一般應考慮安全系數3~5%，即實際噴頭數量一般應少于800個）或靜水壓力不超過1.2MPa進行噴淋系統分區（注意噴淋系統分區與消火栓系統分區的區別）；[平面布置圖主要內容為：噴淋管道井位置、噴淋立管位置及數量；噴淋系統附件配置參數、室外平面布置圖中應繪制水泵結合器（一般每個分區均需要設置）數量及位置等]（噴淋立管一般在各分區建筑室內宜設計成環狀，但室外應連接成環狀）；4、根據噴淋系統分區進行設備間噴淋系統平面布置（噴淋泵一般應設置試驗管線，排水進入集水井）；5、繪制噴淋系統軸測圖，進行水力計算（一般采用流量迭加的作用面積法計算；計算目的為確定流量、管線管徑、水頭損失等）；6、根據計算結果選擇噴淋設備（設備選擇及節流孔板計算參考消火栓給水系統）；2、高層建筑供應熱水系統必須設計回水管路（循環泵揚程一般小于2米），熱水系統沿程溫降一般選擇5~10℃（要求越高溫降越小）；3、熱水系統分區基本同冷水系統分區，熱交換裝置一般設置在各分區或集中設置在設備間內；4、需要進行主要部分（熱媒選擇；熱媒耗量、熱水部分耗熱量計算、熱交換裝置選擇等）的熱工計算（熱水量計算應注意熱水計算溫度和用水當量查表方法）。
